產品概述：

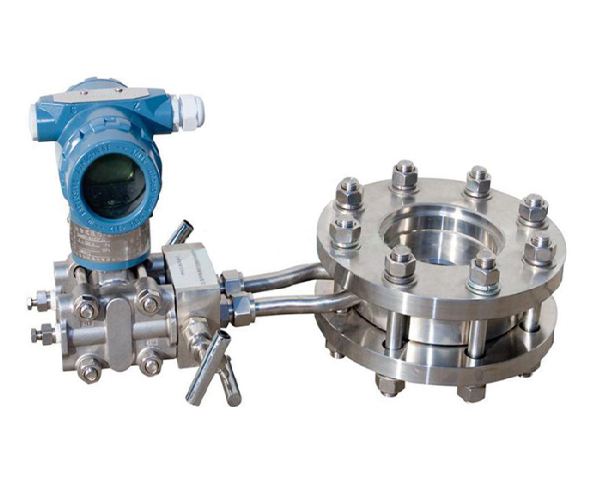

JZ-LG孔板流量計由節流裝置與差壓變送器連同二次表共同組成，是一種普遍的差式流量計?？装迨遣顗簻y(cè)量時的一次元件，利用它在管道內使流體產生差壓，再用導壓管把節流裝置前后產生的壓差傳送給差壓變送器，然后將差壓信號輸入到二次儀表（流量積算儀或DCS），便顯示出管道內液體的瞬時流量以及累計流量。廣泛應用于石油、化工、鋼鐵、電力、冶金、制藥、市政工程等各行業的液體、氣體、蒸汽的流量測量與控制。

工作原理：

充滿管道的流體，當它流經管道內的孔板節流件時，流速將在節流件處形成局部收縮，因而流速增加，靜壓力降低，于是在節流件前后便產生了壓差。流體流量愈大，產生的壓差愈大，這樣可依據壓差來衡量流量的大小。這種測量方法是以流動連續性方程(質量守恒定律)和伯努利方程(能量守恒定律)為基礎的。壓差的大小不僅與流量還與其他許多因素有關，例如當節流裝置形式或管道內流體的物理性質(密度、粘度)不同時，在同樣大小的流量下產生的壓差也是不同的。標準孔板是按國標GB/T2624-93進行設計制造，按JJG640-94進行檢定，無需實流標定。

孔板流量計選型表：

JZ-LG	節流裝置
代 碼	節流類型
K P W V	孔板 噴嘴 文丘利管 V錐
代 碼	結構類型（適用上級代碼“K”孔板的選項）
H Y K S Q D Z R P N X	環室取壓標準孔板 法蘭取壓標準孔板 鉆孔取壓標準孔板 雙重孔板 圓缺孔板 多孔孔板 錐型入口孔板 1/4圓孔板 偏心孔板 整體（內藏）孔板 楔形孔板
代 碼	結構類型（適用上級代碼“P”噴嘴的選項）
I L	ISA 1932噴嘴 長徑噴嘴
代 碼	結構類型（適用上級代碼“W”文丘利管的選項）
G W	經典文丘利管 文丘里噴嘴
代 碼	公稱通徑DN
10 … 1600	DN15 … DN1600
代 碼	取壓類型
N Y	引壓管引壓 一體化結構（不適合高溫介質）
代 碼	測量介質
Q Z Y	氣體 蒸汽 液體
代 碼	壓力等級
1 2 3 4 5 6 7	PN1.0 PN1.6 PN2.5 PN4.0 PN6.3 PN10 PN16
代 碼	工作溫度
1 2 3	≤80℃ ≤250℃ ≤450℃
代 碼	儀表材質
1 4 6 T	法蘭碳鋼，節流件不銹鋼 全304不銹鋼 全316不銹鋼 其它材質訂貨時說明
代 碼 F H	安裝方式 法蘭式 焊接式
代 碼	安裝附件（可復選）
0 1 2 3	無 截止閥 三閥組 冷凝罐
代 碼	測量附件（可復選）
C L Y W	差壓變送器 流量積算儀 壓力傳感器（壓力補償用） 溫度傳感器（溫度補償用）
注：所有差壓式流量計需要提供完整數據：被測介質、管道口徑、流量范圍、工作溫度、工作壓力等，以便出具節流裝置
