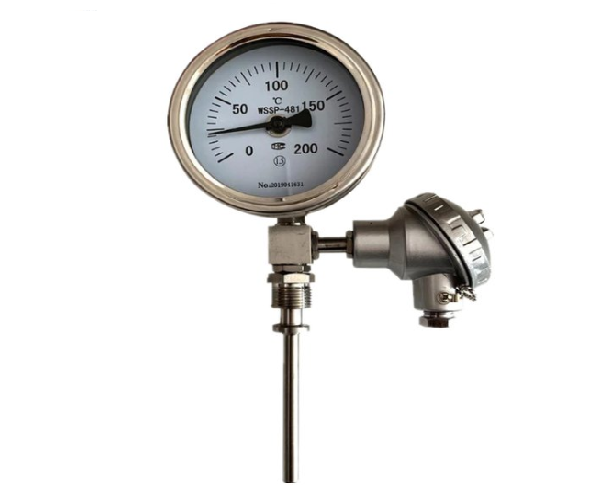

熱電阻（偶）雙金屬溫度計
關鍵字：熱電阻（偶雙金屬溫度計） |
.png)
產品概述：
WSSE熱電阻（偶）雙金屬溫度計是一種測量中低溫度的現場檢測儀表，把兩種線膨脹系數不同的金屬組合在一起，一端固定，當溫度變化時,兩種金屬熱膨脹不同，帶動指針偏轉以指示溫度，可以直接測量各種生產過程中的-80℃～+500℃范圍內的液體、蒸汽和氣體介質的溫度，并通過內置溫度傳感器將溫度信號傳送給數顯儀、記錄儀、控制儀、DCS、PLC等二次儀表及控制系統。廣泛應用于石油、化工、機械、冶金、發電、船舶、食品、制藥等工業和科研部門。
工作原理：
遠傳雙金屬溫度計是基于繞制成環形彎曲狀的雙金屬片，并把它裝在保護套管內，其中一端固定，稱為固定端，另一端連接在一根細軸上，稱為自由端。在自由端線軸上裝有指針。當溫度發生變化時，感溫器件的自由端隨之發生轉動，帶動細軸上的指針產生角度變化，并且在測量桿內置入熱電阻或熱電偶測量原件，當標度盤上指示對應溫度的同時將溫度傳感器的所測信號傳送出去。。
技術參數：
1.執行標準：JB/T8803-1998 GB3836-83
2.標度盤公稱直徑：60mm、100mm、150mm；
3.精度等級：1.5、1.0；
4.熱響應時間：≤40S；
5.防護等級：IP55；
6.角度調整誤差：角度調整誤差應不超過其量程的1.0%；
7.回差：回差應不大于基本誤差限的值；
8.重復性：重復性極限范圍應不大于基本誤差限值的1/2。
量程選擇：
|
-80~40℃
|
-40~80℃
|
0~50℃
|
|
0~100℃
|
0~150℃
|
0~200℃
|
|
0~300℃
|
0~400℃
|
0~500℃
|
雙金屬溫度計選型表：
|
WSSE
|
熱電阻（偶）雙金屬溫度計
|
|
代 碼
|
表盤直徑
|
|
3
4
5
|
ф60mm
ф100mm
ф150mm
|
|
代 碼
|
表盤方向
|
|
0
1
8
|
軸向
徑向
萬向
|
|
代 碼
|
安裝固定裝置
|
|
0
1
2
3
4
5
6
|
無固定裝置
可動外螺紋
可動內螺紋
固定螺紋
固定法蘭
活動螺紋
活動法蘭
|
|
代 碼
|
保護管直徑
|
|
6
8
1
W1
W2
T
|
Φ6
Φ8
Φ10
外套管Φ12
外套管Φ16
其它要求訂貨時說明
|
|
代 碼
|
插入深度
|
|
□□
|
L=□□□mm（直接標出）
|
|
代 碼
|
保護管材質
|
|
1
3
6
H
T
|
1Cr19Ni9Ti
304
316
哈氏合金C
其它材質訂貨時說明
|
|
量程
|
-□□□~□□□℃或0~□□□℃
|
|
| |
