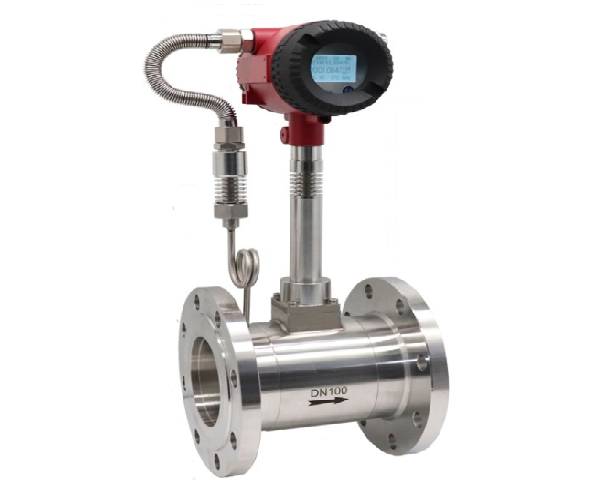

渦街流量計
關鍵字：氣體渦街流量計,渦街流量計,流量計 |
.png)
產品概述：
渦街流量計根據卡門渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。廣泛用于各種行業氣體、液體、蒸汽流量的計量，也可測量含有微小顆料、雜質的混濁液體，并可作為流量變送器用于自動化控制系統中。
根據安裝方式與功能區別，我公司生產的渦街流量計基本有四種類型：法蘭對夾式、法蘭連接式，插入式與溫壓補償一體式。
法蘭卡裝式渦街流量計一種常用的結構形式，其表體自身不帶連接法蘭，在與管道連接時，將流量計卡裝于兩片專用法蘭之間，再用螺栓緊固即可。其特點是體積小，結構簡單緊湊。我公司在提供產品時，同時提供專用法蘭和緊固螺栓，所以用戶不需到市面上購買，省去很多不必要的麻煩。故安裝費用低，安裝也非常方便。
法蘭連接式渦街流量計可廣泛應用各行業中小口徑管道氣體、液體、蒸汽流量計量，其表體自帶連接法蘭，在與管道連接時，將流量計法蘭與管道法蘭相連接，再用螺栓緊固即可。其特點是結構簡單，安裝方便。
插入式渦街流量計可廣泛的適用于各種行業大口徑氣體、液體、蒸汽流量計量，也可測量含有微小顆粒、雜質的混濁液體，并可作為流量變送器用于自動控制系統中。
主要技術參數：
1、測量介質：液體、一般氣體、天然氣、蒸汽（飽和蒸汽和過熱蒸汽）；
2、測量可能范圍：雷諾數為5×103～7×106
3、正常測量范圍：雷諾數為2×104～7×106
4、測量流速范圍：液體0.5～7m/s 氣體4～35mm/s 蒸汽7～70m/s
5、被測流體溫度：-40℃～+300℃
6、被測流體溫度：1.6、4、25MPa
7、準確度：1級、1.5級、0.5級（通過非線性修整方可達到0.5級）；
8、重復性：指示值的0.2%；
9、表體材料：ICr18Ni9Ti；
10、壓力損失：△=1.2×r×V2×10-6 式中：△P-壓力損失 r-被測的流體密度（Kg/m3） v-管內平均流速（m/s）
11、環境溫度：-20℃～+55℃（特殊要求定貨說明）
12、環境濕度：≤90%RH
13、大氣壓力：86-106KPa
14、外供電源：3.6～224VDC
15、內供電源：3～4.5VVDDC
16、工作電源：80/A
17、工作電壓：2.7～3.6v
18、工作頻率：0.1～3000H
19、信號遠傳距離：100mm
20、信號輸出：脈沖輸出（外供電源）電流輸出4～20mADC（兩線制外供24VDC電源）脈沖輸出與電流輸出只能選一種方式。
產品選型
|
型號
|
口徑
|
流量范圍m3/h（飽和蒸汽180℃ ρ=5.157Kg/m3）
|
|
液體
|
氣體
|
飽和蒸汽
|
|
JZ-LUG-15
|
DN15
|
0.4~4
|
3.0~12
|
3.0~12
|
|
JZ-LUG-20
|
DN20
|
0.8~8
|
6~30
|
6~30
|
|
JZ-LUG-25
|
DN25
|
1.2~12
|
9.0~55
|
9.0~55
|
|
JZ-LUG-32
|
DN32
|
2.0~20
|
12~120
|
12~120
|
|
JZ-LUG-40
|
DN40
|
3.0~30
|
20~200
|
20~200
|
|
JZ-LUG-50
|
DN50
|
5.0~50
|
30~300
|
30~300
|
|
JZ-LUG-65
|
DN65
|
8.0~80
|
50~500
|
50~500
|
|
JZ-LUG-80
|
DN80
|
12~120
|
80~800
|
80~800
|
|
JZ-LUG-100
|
DN100
|
20~200
|
120~1200
|
120~1200
|
|
JZ-LUG-125
|
DN125
|
30~300
|
200~2000
|
200~2000
|
|
JZ-LUG-150
|
DN150
|
40~400
|
300~3000
|
300~3000
|
|
JZ-LUG-200
|
DN200
|
75~750
|
500~5000
|
500~5000
|
|
JZ-LUG-250
|
DN250
|
110~1100
|
800~8000
|
800~8000
|
|
JZ-LUG-300
|
DN300
|
160~1600
|
1100~11000
|
1100~11000
|
|
|
代號
|
功能1
|
|
N
|
無溫壓補償
|
|
Y
|
有溫壓補償
|
|
|
代號
|
輸出型號
|
|
F1
|
4-20mA輸出（二線制）
|
|
F2
|
脈沖
|
|
F3
|
RS485通訊接口
|
|
F4
|
HART協議
|
|
|
代號
|
被測介質
|
|
J1
|
液體
|
|
J2
|
氣體
|
|
J3
|
蒸汽
|
|
|
代號
|
連接方式
|
|
L1
|
法蘭卡裝式
|
|
L2
|
法蘭連接式
|
|
|
代號
|
功能2
|
|
E1
|
1.0級（適用于液體）
|
|
E2
|
1.5級
|
|
E3
|
2.5級（DN15 DN20）
|
|
|
T1
|
常溫
|
|
T2
|
高溫
|
|
T3
|
蒸汽
|
|
|
P1
|
1.6MPa
|
|
P2
|
2.5MPa
|
|
P3
|
4.0MPa
|
|
|
D1
|
內部3.6V供電（不帶輸出）
|
|
D2
|
DC24V供電
|
|
|
B1
|
不銹鋼（法蘭材質）
|
|
B2
|
碳鋼（法蘭材質）
|
|
| |
