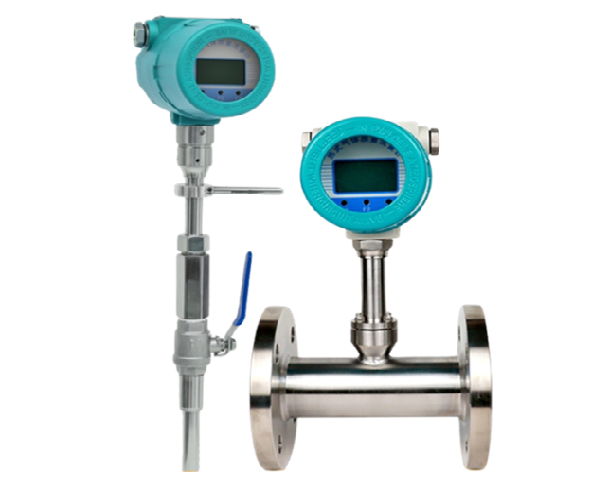

產品概述：
JZ-RSL系列智能熱式氣體質量流量計是依據流體吸收熱的速度直接與質量流量相關的原量研制而成，應用范圍廣。
應用場合包括：公用工程--電、氣、水處理的監控
管道的氣體：通用系統；沼氣；煤氣；天然氣；液化氣；鍋爐預熱空氣。
石油與天然氣工業
能量交換；填井氣回收；燃?xì)庥?jì)量；氣體質量分析；泄漏氣測試；天然氣測量；火炬氣的監控。
電力行業
燃料系統中氣體分配過程中的氣體測量；鍋爐及輔助系統中各種氣體的測量；燃?xì)鉅t上氣體測量；氫氣測量；電廠高爐的一次風二次風的測量。
化學行業
煙氣循環監測；采樣系統中氣體流量計量；引風機的氣體流量計量；化肥廠氨氣測量；電池工廠各種氣體流量測量。
冶金行業
鋼鐵廠加氣測量；煉鐵廠高爐煤氣的測量；焦化廠焦?fàn)t煤氣的測量；軋鋼廠加熱爐燃?xì)猓ǜ郀t煤氣、焦化煤氣、天然氣等）的測量控制；熱處理淬火爐的氫、氧、氮等氣體的控制。
紙漿與造紙行業
廢水處理系統中氣體的流量；煙道流量控制；過路回收二次/三次空氣；鍋爐的燃?xì)夂涂諝馑惋L(fēng)測量。
食品及醫藥行業
加工操作中新鮮空氣的加入；啤酒廠中二氧化碳的處理；瓶子消毒器中熱空氣的流量；熱氧化過程中氣體流量測量；通風系統；鍋爐進氣、廢氣、過程控制。
環保
沼氣利用過程中的氣體測量；氯氣處理過程中氯氣氣體測量；污水處理過程中曝氣池的氣體測量；煙筒道排氣監測SO2和NOX的排量。
其他行業
工廠壓縮空氣測量；煤粉燃燒過程粉/氣配比控制燃料；水泥工業舒適磨粉機排放熱氣流量控制。
工作原理:
JZ-RSL系列流量計/流量開關是基于熱擴散原理的流量儀表。即是利用流體流過發物體時，發熱物體的熱量散失多少與流體的流量成一定比例關系。具體來說，該流量計的傳感器有兩只標準的RTD,一只用來做熱源，一只用來測量流體溫度，流體經過時，兩者之間的溫度差與流量的大小成非線性關系，該儀表就可以把這種關系轉換為測量流量信號的線性輸出。
利用熱擴散原理制造的流量計有兩種設計方法：一是基于恒溫差原理；二是基于恒功率原理，基于共同的數據模型：P/?T=A+B(Q)N。其中：P---耗散功率，?T---兩個傳感器之間的溫差，Q---質量流量，N---指數系數，A,B是與氣體的熱性能有關的系數。
恒溫差原理：?T保持不變，耗散功率P與流體的流量Q成指數函數遞增的關系。
恒功率原理：耗散功率不變，溫度差?T與流體的流量Q成指數函數遞減的關系。
產品特點:
采用穩定性極高的專利技術鉑RTD傳感器；
采用專有技術“平衡結構封裝”，介質溫度自補償；
專有算法，可實現高線性、高重復性、高精度；
量程比寬1000:1，可根據用戶要求可拓展；
可實現大管徑小流量的測量，最小流量可測低至零，分辨率0.01m/s,低流速測量非常靈敏；
無可動部件、振動影響可忽略；
直管段要求不高1-2D；
與介質的溫度、壓力無關，直接測量質量流量，無需溫壓補償；
專有高溫算法，介質溫度可達+350℃；
對流量信號鍵入12點動態修正，內置10點修正；
在線動態校正電流/電壓輸出；
對粉塵小顆粒不敏感；
設計、選型方便，安裝、使用簡便，在線不斷流裝卸，維護方便。
性能指標:
測量范圍：0-120Nm/s（20℃，101.33KPa）
準確度：±1%的讀數 ±0.5%滿量程
量程比：通常100：1（取決于標定流量范圍）
管徑范圍：10mm-6000mm
應用范圍：適合各類單一或混合氣體。含塵、含沙、含濕氣、各種腐蝕氣體
環境溫度范圍：-40℃~+85℃（無顯示）；-30℃~+70℃（有顯示）；濕度小于90RH
介質溫度范圍：-40℃~+100℃；-40℃~+200℃；-40℃~+350℃
傳感器直徑：3、2.5
插入式傳感器勘探直徑：19（標準）、16、12
傳感器材質：304、316不銹鋼、哈氏合金、鈦
探桿材質（保護套）：304、316不銹鋼、哈氏合金
雙向測量介質流量
模擬量輸出：流量：4-20mADC,溫度：4-20mADC，最大負載1000
累計脈沖輸出
鍵入12段非線性修正，內置10段非線性修復
通訊：串口輸出RS232/RS485
供電電源：24VDC/600mA；220VAC/13W；110VAC/15W
報警：1-2路繼電器輸出、5A/220V、5A/30VDC、鍵入設定
大屏幕LCD顯示：七位瞬時流量，八位累計流量
過程壓力：1.6MPa（最大20MPa）
安裝工藝形式：插入式（卡套、卡套+球閥、法蘭連接），管道式（法蘭、螺紋連接）
防爆等級Exd II CT6
防護等級：IP65
流量計選型:

JZ-RSL	熱式氣體質量流量計
公稱通徑	圓形管道	-AI(20)、A(DN25)、B（DN32）、C(DN40)、D(DN50)、E(DN65)、 F(DN80)、G(DN100)、H(DN125)、I(DN150)、J(DN200)、K(DN250)、 L(DN300)、M(DN350)、N(DN400)、O(DN450)、P(DN500)、Q(DN600)、 R(DN700)、S(DN800)、T(DN900)、U(DN1000)、 V(DN1200)、W(DN1400)、X(DN1500)、Y(DN1600),如G，表示公稱通徑為DN100。特殊規格或大于DN1600的標明實際口徑。
	矩形管道	對應圓形管道公稱通徑表示法，例：長500mm，寬400mm，壁厚4mm的表示為P*N*4
安裝形式		G	管道式
		C	插入式	1	螺紋連接
				2	法蘭連接
				3	在線連接
溫度范圍			D	-40℃~+100℃
			E	-40℃~+200℃
			F	-40℃-+450℃
公稱壓力				A	0~0.6Mpa
				B	0~1Mpa
				C	0~1.6Mpa
				D	0~2.5Mpa
				E	0~4Mpa
				F	0~6.4Mpa
				G	0~10Mpa
				H	0~16Mpa
本體材質						S	304不銹鋼
						Q	316L不銹鋼
						L	其他
工藝材質							0	普通
							F	防腐
							D	防爆
							H	高溫
精度等級								A	0.5級
								B	1.0級
								C	1.5級
信號輸出								A	無輸出
								B	4-20mA
								C	RS485 MODBUS
								D	HART
供電方式									E	220V AC
									F	24V DC
