產品概述：

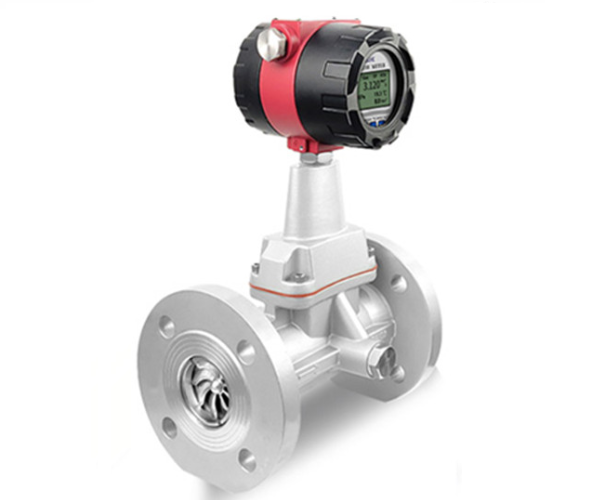

JZ-LUX旋進旋渦流量計采用***微處理技術,具有功能強、流量范圍寬、操作維修簡單,安裝使用方便等優點,主要技術指標達到國外同類產品先進水平。廣泛應用于石油、化工、城市供氣、電力、冶金、煤炭等行業各種氣體計量。
工作原理:
流量傳感器殼體剖面的型線類似文丘利管的型線，兩頭大中間小，入口側的收縮段內有一組強制產生旋渦的導流葉片，出口側有一個消除旋渦流的整流柵，使流體恢復軸向流動。當流體流入流量流量傳感器時，入口處的導流葉片迫使軸向流動的流體旋轉，并在收縮段內由于流體的加速流動使旋轉流的中心產生旋渦流。這時，隨著管截面的縮小，旋渦流集中在中心軸上，當旋渦流體進入擴散段時，由于流速減慢，旋轉流體受到回流的作用，開始作二次旋轉，旋渦流出現轉折點（在這一點上流體的軸向速度分量為零），形成旋渦進動現象，故稱旋進旋渦。檢測元件測得該進動頻率信號后，由二次儀表顯示出流量總量、溫度、壓力等。
主要特點:
1．內置式壓力、溫度、流量傳感器，安全性能高,結構緊湊，外形美觀。
2．就地顯示溫度、壓力、瞬時流量和累積流量。
3．采用新型信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。
4．特有時間顯示及實時數據存儲之功能，可保證內部數據不會丟失,可***性保存。
5．整機功耗極低,能憑內電池長期供電運行,是理想的無需外電源就地顯示儀表。
6．防盜功能可靠，具有密碼保護,防止參數改動。
7．表頭可180度隨意旋轉，安裝方便。
技術參數
1.標準狀態條件：P=101.325kPa，T=293.15K。
2.使用條件：
（1）環境溫度：-30℃～55℃；
（2）介質溫度：-20℃～80℃；
（3）相對濕度：5%～95%；
（4）大氣壓力：86KPa～106KPa。
3.電氣性能指標：
（1）工作電源：外供電源：24V DC、內供電源：3.6V鋰電池；
（2）整機功耗：外電源＜1W、內電源＜0.3mW，鋰電池可連續工作兩年以上；
（3）輸出方式：頻率、4～20mA或RS485；
（4）顯示數據：瞬時流量、累計流量、溫度、壓力；
（5）防爆標志：Exd II BT4、防護等級：IP65.
旋進旋渦氣體流量計流量范圍：表1
|
儀表口徑
DN(mm)
|
流量范圍
（m3/h）
|
儀表系數
（m3）-1
|
壓力等級
（MPa）
|
備 注
|
|
DN25
|
2.5～30
|
240000
|
1.6；
2.5；
4.0．
|
PN≤1.6MPa為鋁合金外殼；
PN≤4.0MPa為鑄鋼或不銹鋼外殼；PN＞4.0MPa為特殊規格；請?jiān)谟嗀洉r(shí)注明。
|
|
DN32
|
4.5～60
|
90000
|
|
DN50
|
10～150
|
24000
|
|
DN80
|
28～400
|
4800
|
|
DN100
|
50～800
|
2800
|
|
DN150
|
150～2250
|
680
|
|
DN200
|
360～3600
|
210
|
旋進旋渦流量計選型表：
|
JZ-LUX
|
旋進旋渦流量計
|
|
代 碼
|
公稱通徑DN
|
|
20
…
200
|
DN20
…
DN200
|
|
代 碼
|
補償方式
|
|
N
Y
|
普通型（無補償）
溫壓補償一體化
|
|
代 碼
|
輸出信號
|
|
M
H
|
4~20mA
4~20mA+HART
|
|
代 碼
|
通訊接口
|
|
N
M
|
無通訊
RS485 MUDBUS
|
|
代 碼
|
壓力等級
|
|
1
2
3
|
PN1.6
PN2.5
PN4.0
|
|
代 碼
|
表體材質
|
|
G
L
|
鑄鋼（304）
鑄鋁
|
|
代 碼
|
供電方式
|
|
D
C
|
24V DC
3.6V電池
|
|
B
|
防爆
|
|
流量范圍：0~□□□m3/h
|
|
